ANALOG WAY Opus OPS300
Mélangeur Multi-Couches Haute Résolution et Switcher à commutation Propre doté de 3 scalers.
Descriptions détaillées
12 Entrées
- 2 entrées numériques (DVI)
- 8 entrées universelles analogiques
- 2 entrées SD/HD-SDI
- Formats SDTV, EDTV, HDTV et informatiques jusqu’à 2K
- Traitement en entrée/sortie d’image 100% numérique
- Sorties
- 2 sorties analogiques et numériques : Main et Preview
- Informatiques jusqu’à 2K
- RVBHV et DVI
- Sortie vidéo : SD/HD-TV analogique et SD/HD-SDI
Modes opératoires et effets
- 2 modes opératoires : mélangeur et matrice native
- 2 PIPs sur fond live
- 8 mémoires d’images et 8 logos fixes
- DSK sur entrées DVI-D (Titrage par Luma et Chroma Key)
- PIP : redimensionnement (panoramique) et zoom jusqu’à 1000%
- Transitions : Fondu (Enchaîné), Cut, Wipe & Slide
- Effets d’Ouverture et de Fermeture d’un PIP
- PIP dynamique (Mouvement de A à B)
- Bordures pour les PIP (Bord : 1 couleur, 1 largeur)
Autres fonctionnalités
- Double RS232 et Ethernet pour pilotage et mises à jour
- Logiciel de contrôle à distance (inclus)
- Switcher audio stéréo intégré avec audio
- SDI embedded
- Sortie Vidéo
Spécifications Techniques
8 entrées analogiques universelles (Toutes entrées #1 à #8)
SD-TV :
- Composite, S.Vidéo, YUV, RVsB ou RVBS
- NTSC: 15.735kHz / 60Hz
- PAL/SECAM : 15.625kHz / 50Hz
ED/HD-TV :
- RVsB, RVBS ou YUV
- 480p / 60 Hz – 576p / 50 Hz 720p, 1080i, 1035i / 50 ou 60Hz – 1080p / 24, 25, 30, 50 ou 60 Hz – 1080psF / 24, 25 ou 30 Hz
Informatique :
- RVBHV, RVBS ou RVsB
- Résolution jusqu’à 1600x1200 / 60 Hz, 1920x1200 /60 Hz ou 2048x1080 / 60 Hz
- Fréquence horizontale de 31.5 à 130 kHz
- Fréquence verticale jusqu’à 130 Hz
- FpxMax = 165MHz
4 Entrées numériques (DVI-I 1, DVI-I 2, SDI1 et SDI2) :
- DVI-I: SD-TV, ED-TV, HD-TV et formats informatiques
- SDI: SD-TV & HD-TV – YUV / 10bits / 4:2:2
- Détection par synchronisation automatique
Sorties Main et Preview
- Informatiques, numériques et analogiques :
- RVBHV, RVBS ou RVsB et DVI
- Résolution jusqu’à 1600x1200 / 60 Hz, 1920x1200 / 60 Hz ou 2048x1080 / 60 Hz
- Fréquence verticale 50, 60, 72 ou 75 Hz selon le format de sortie
- FpxMax = 165MHz
Sorties Vidéo
- SD/HD-TV analogique et numérique
- SD-TV : NTSC/PAL, S.Vidéo, RVB/YUV et SDI
- HD-TV : RVB/YUV et HD-SDI
- Formats HD : 720p, 1080i / 50 ou 60Hz – 1080p / 24, 25, 30Hz – 1080psF / 25 ou 30 Hz
Entrées/Sorties audio stéréo
Entrées :
- 10 entrées audio stéréo + 1 Auxiliaire + 2 Embedded SDI
- AUX et entrée #7 symétriques
- Vi = +15dBU max
- Zi = 20 kOhms (asymétrique) / 40 kOhms (symétrique)
- Gain ajustable par voie
Sorties :
- 2 sorties indépendantes
- Symétrique / Asymétrique
- Vo = +15 dBu / 300 Ohms (asymétrique)
- Vo = +21 dBu / 600 Ohms (symétrique)

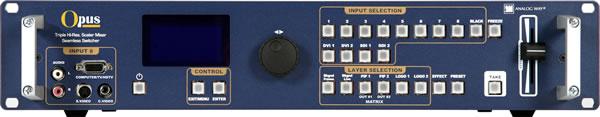

Contrôles utilisateurs face avant
- Standby On/Off
- Accès direct aux entrées, couches et logos
- Gel d’image/Black
- Sélection des effets et des preset
- Large écran graphique VFD avec boutons rotatifs et touches de contrôle pour un accès simple et rapide aux menus et réglages
Connecteurs face avant
- Connecteurs de l’entrée #8 :
- HD15-F: (SD/ED/HD-TV analogiques et informatiques)
- RCA (Composite PAL/SECAM/NTSC)
- Mini DIN 4 (Y/C) S-Vidéo
- RCA (Stéréo analogique asymétrique)
Connecteurs face arrière
Connecteurs des entrées #1 à #5 :
- HD15-F: (SD/ED/HD-TV analogiques et informatiques)
Connecteurs des entrées #6 à #7 et DVI1 à DVI2 :
- Femelle DVI-I : (SD/ED/HD-TV analogiques et informatiques)
- SDI 1 & SDI 2: BNC-F
Audio :
- Jack stéréo 3.5 mm : entrées #1 à #4
- Connecteurs MCO 10 points : 2 en entrée et 1 en sortie
- DB9: Double RS232 pour le contrôle à distance
- RJ45: connexion Ethernet
- Connecteur principal AC avec interrupteur On/Off
Connecteurs des sorties Main et Preview :
Chaque sortie est équipée de :
- Femelle DVI-I : (Numérique et Analogique) RVB ou YUV
- Femelle HD15 : RVB ou YUV
Sortie Vidéo :
- DB9-F: NTSC/PAL, S.Vidéo, SD/HD-RVB/YUV
- BNC-F: SD/HD-SDI (avec Audio Embedded)
Alimentation éléctronique :
- Interne, universelle, automatique, 100-250 V; 50/60 Hz; 140 W
- (UL, CSA, GS, CE)
L’OPS300 d’Analog Way est un Mélangeur Multi-Couches, un Scaler et un Switcher 100% numérique. Il réalise de nombreux effets live, tels que le Keying et les PIP animés. L’OPS300 comprend les fonctions d’un Mélangeur multicouches et d’une Matrice scalée 12 par 2.
Mode Mélangeur multi-couches :
L’OPS300 utilise une sortie « Preview », dite de « prévisualisation », et une autre sortie « Main », dite « principale » pour l’envoi des images sur les écrans principaux. Grâce à sa mémoire d’images et de logos, l’Opus peut afficher jusqu’à 6 couches : 3 sources live, 1 mémoire d’image et 2 logos. Les couches live peuvent être personnalisées par les utilisateurs avec différents attributs : Bordures, Animation des PIPs, Zoom, Fondu, Cut, Wipe & Slide.
Mode Matrice Native à commutation propre :
L’OPS300 offre une matrice scalée de 12 par 2 avec commutation propre. La commutation de l’une des 12 entrées vers la première sortie, la seconde, ou les deux sorties, peut se faire en cut ou en fondu.
Fonctionnalités générales :
L’OPS300 offre 12 entrées parmi lesquelles 2 équipées en DVI numérique et 2 équipées en SDI. Le SDI est compatible avec les formats SD-TV et HD-TV, tout comme le DVI qui propose en plus le format informatique. Avec un traitement numérique complet, l’OPS300 délivre des signaux de sortie numériques et analogiques en DVI et VGA (RVBHV), simultanément avec une sélection de formats divers allant jusqu’à l’informatique 2K. L’Opus offre une qualité d’image optimale. Il comprend une compensation de mouvements 3D auto-adaptative SD/HD, des fonctions de désentrelacement et de correction améliorée 3 :2 et 2 :2, une fréquence trame interne et un mode follow. De plus, pour faciliter l’utilisation du produit, l’Opus peut facilement être mis à jour par RS232 ou IP.
Mémoires d’images et logos :
Ils peuvent être enregistrés dans l’importante mémoire non-volatile de l’OPS300 : 8 logos fixes et 8 images plein écran. Ces éléments peuvent être enregistrés à partir de sources vidéo ou informatique par keying.
La carte de commutation audio intégrée offre 12 entrées (10 analogiques et 2 SDI Embedded) et 2 sorties équipées de niveaux réglables et d’un master volume. L’entrée auxiliaire peut être superposée aux 12 entrées. L’entrée auxiliaire, l’entrée #7 et les sorties offrent des connexions symétriques et asymétriques.
La carte de sortie vidéo propose les formats SD-TV et HD-TV à travers plusieurs signaux allant de la vidéo composite au HD-SDI. Cette sortie peut permettre d’enregistrer le show.
L’OPS300 est un appareil polyvalent offrant une interface utilisateur conviviale grâce à un contrôle total depuis sa face avant, depuis son logiciel de contrôle à distance ou depuis la nouvelle console de pilotage ORCHESTRA.
L’OPS300 est un Mélangeur et un Switcher haut de gamme simple d’utilisation spécialement conçu pour les présentations A/V haute résolution, les installations prestigieuses et les évènements live importants.
Informations
- Référence : Opus OPS300
- Codart : OPS300
- Télécharger nos catalogues PDF
Propriétés techniques
- Consommation électrique : 140 W
- Dimensions unitaires : 330 x 480 x 80 mm
- Poids unitaire : 5 kg
